Motika By CVR

¿Qué es Motika?

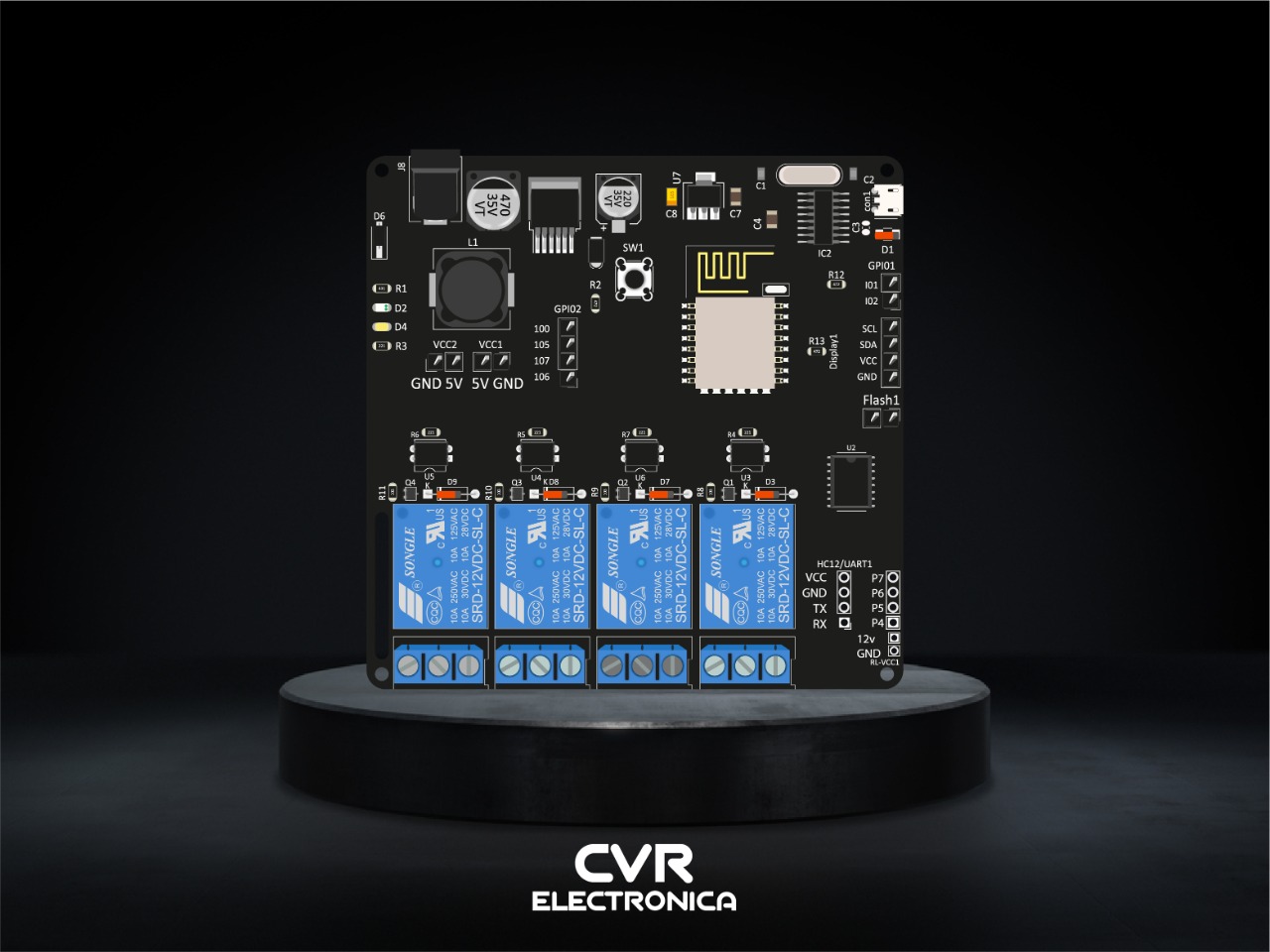

Motika es una placa de desarrollo muy versátil la cual servirá de apoyo para muchos proyectos de electrónica, automatización o control. Motika facilitará la ejecución y puesta en marcha de tus proyectos ahorrando así tiempo y módulos de desarrollo. Motika está basada en el microcontrolador ESP8266, microcontrolador que integra un módulo wifi, facilitando así la conexión de la placa a internet. Pudiendo así conectar nuestro proyecto al internet de las cosas si este lo requiere. Motika cuenta con 4 relés en placa aislados eléctricamente del microcontrolador por medio de optoacopladores. El número de relés puede expandirse a un total de hasta 8 relés usando los pines de expansión de la placa. El control de los mismos se realiza haciendo uso de solo 2 pines por medio de I2C.

Especificaciones de la placa:

• Voltaje de alimentación (6v- 24v) Se recomiendan 12v Maximo.
• I/O propósitos generales (8)
• Salida de relé (4 en placa) (8 con módulo de expansión)
• Salida de relés controlada vía I2C.
• Puerto I2C para conexión de módulos externos.
• Leds de prueba y propósitos generales.
• Salidas de voltaje para módulos externos (12v, 5v, 3.3v)

Especificaciones del microcontrolador:

• Corriente de funcionamiento promedio: 80 mA
• Voltaje de operación: 2.5 V ~ 3.6 V
• Interfaz de perifericos: UART/SDIO/SPI/I2C/I2S/IR Remote Control
• GPIO/ADC/PWM/LED Light & Button
