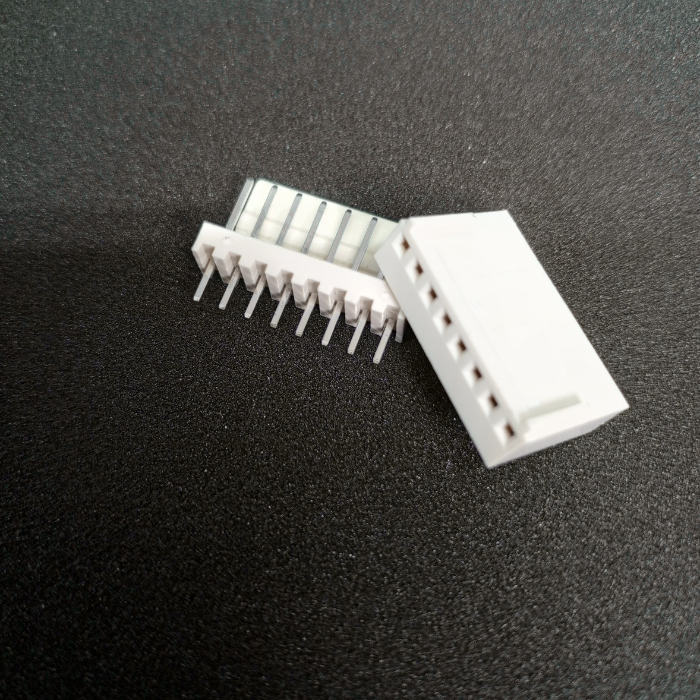

Conector PCB tipo HX 8 Pines - Paso 2.54mm

Descripción completa del producto

ste conector macho de 8 pines para montaje en PCB (Placa de Circuito Impreso) proporciona una solución robusta y fiable para interconexiones placa a cable o placa a placa. Diseñado con un paso estándar de 2.54mm, es ampliamente compatible con protoboards, conectores hembra IDC y una variedad de aplicaciones electrónicas. Su carcasa de plástico blanco ofrece aislamiento y una guía clara para una conexión segura. Los pines rectos están diseñados para una fácil soldadura en la PCB.

Características Principales:

Número de Pines: 8

Tipo de Conector: Macho para PCB

Orientación: Recto

Paso entre Pines (Pitch): 2.54 mm (0.1 pulgadas)

Color de Carcasa: Blanco

Material de Carcasa: Plástico aislante (generalmente Nylon o PBT)

Material de Pines: Aleación de cobre (a menudo estañado para mejorar la soldabilidad y resistencia a la corrosión)

Tipo de Montaje: Through-Hole (THT) / Soldadura en PCB

Configuración de Fila: Simple (los 8 pines en una sola fila)

Especificaciones Eléctricas (Típicas - pueden variar según el fabricante):

Corriente Nominal: 1A - 3A por pin (consultar hoja de datos del fabricante específico)

Voltaje Nominal: 50V - 250V AC/DC (consultar hoja de datos del fabricante específico)

Resistencia de Aislamiento: >1000 MΩ

Resistencia de Contacto: <20 mΩ

Rigidez Dieléctrica: Soportará ~1000V AC por 1 minuto

Dimensiones Físicas (Aproximadas - pueden variar):

Longitud Total del Conector (sin pines): ~20.2 mm (8 pines * 2.54 mm)

Ancho de la Carcasa: ~5 mm - 7 mm

Altura de la Carcasa: ~7 mm - 10 mm

Longitud del Pin (parte para soldar): ~3 mm - 5 mm

Aplicaciones Comunes:

Conexión de módulos y sensores a microcontroladores (Arduino, Raspberry Pi, ESP32, etc.)

Interconexión de placas de circuito impreso.

Equipos electrónicos de consumo.

Prototipado y desarrollo de proyectos electrónicos.

Sistemas de control industrial ligero.

Conexiones de alimentación y señal en dispositivos compactos.

Ventajas:

Conexión segura y fiable.

Paso estándar para amplia compatibilidad.

Fácil de soldar en PCB.

Diseño compacto.
