Conector DB9 Macho para Circuito Impreso (90 Grados)

Descripción completa del producto

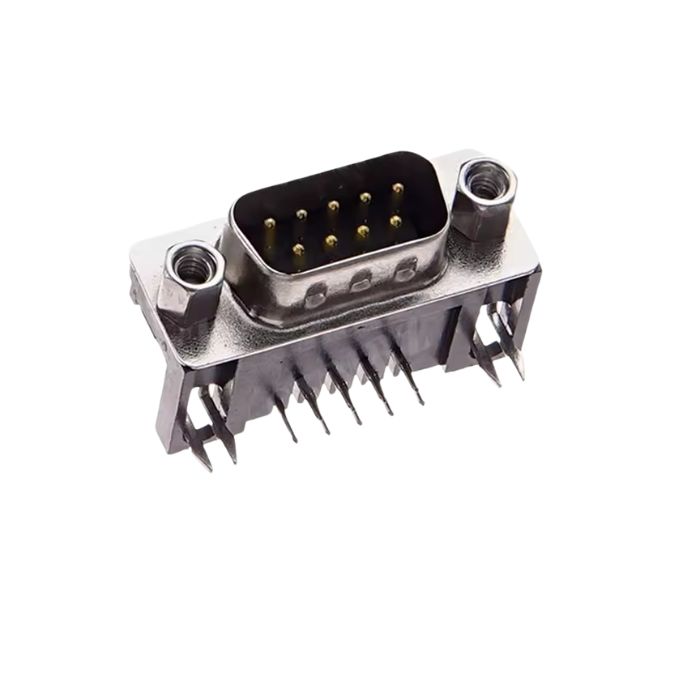

Este conector DB9 Macho es un puerto de comunicación estándar diseñado para ser montado directamente sobre placas de circuito impreso (PCB). Cuenta con una orientación de 90 grados (ángulo recto), lo que permite que el puerto quede accesible desde el borde de la carcasa del dispositivo. Es ampliamente utilizado en proyectos que requieren comunicación serial RS-232, interfaces de control industrial, módems y conexiones de periféricos antiguos pero robustos. Incluye orificios laterales para asegurar el conector mediante tornillos o postes, garantizando una conexión mecánica firme.
Características eléctricas / técnicas

Tipo de conector: D-Subminiatura de 9 pines (Macho).

Orientación: Ángulo recto (90°).

Número de filas: 2 filas (5 pines arriba, 4 pines abajo).

Corriente nominal: 1A - 3A.

Resistencia de aislamiento: 1000 MΩ mínimo a 500V DC.

Material de los pines: Aleación de cobre con chapado en oro para mejorar la conductividad y prevenir la corrosión.

Tipo de montaje: Through-hole (agujero pasante) para soldar en PCB.

Dimensiones

Ancho total: Aproximadamente 30.8 mm (incluyendo las orejas de montaje).

Espaciado entre pines: Estándar D-Sub.

Altura del cuerpo: Aproximadamente 12.5 mm.co
