Tarjeta adaptadora SMD a DIP SOP16 SSOP16 TSSOP16

Descripción completa del producto

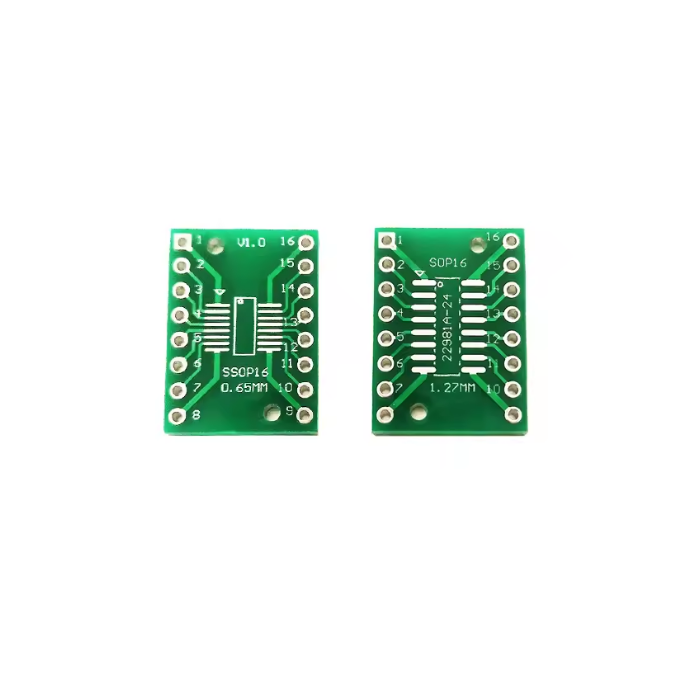

Placa adaptadora de circuito impreso de doble cara diseñada para convertir circuitos integrados superficiales de hasta 16 pines a formato estándar DIP compatible con protoboard y placas de prueba perforadas. Incorpora en una de sus caras la huella para encapsulados SOP16 / SOIC16 con paso de 1.27 mm y en la cara opuesta la huella para encapsulados SSOP16 / TSSOP16 con paso de 0.65 mm.

Características mecánicas y de montaje:
Tipo de placa: Adaptador SMD a DIP de doble cara
Lado A: SOP16 / SOIC16 / SO16 (Paso de pin: 1.27 mm)
Lado B: SSOP16 / TSSOP16 / MSOP16 (Paso de pin: 0.65 mm)
Salida DIP: 16 pines con espaciado estándar de 2.54 mm (0.1)
Espaciado entre hileras DIP: 15.24 mm (0.6) compatible con protoboards estándar
Material: Fibra de vidrio FR-4 de doble cara con acabado estañado y serigrafía de numeración de pines
Grosor de la placa: 1.6 mm

Dimensiones:
Largo: ~21.0 mm
Ancho: ~15.5 mm
Grosor: 1.6 mm
