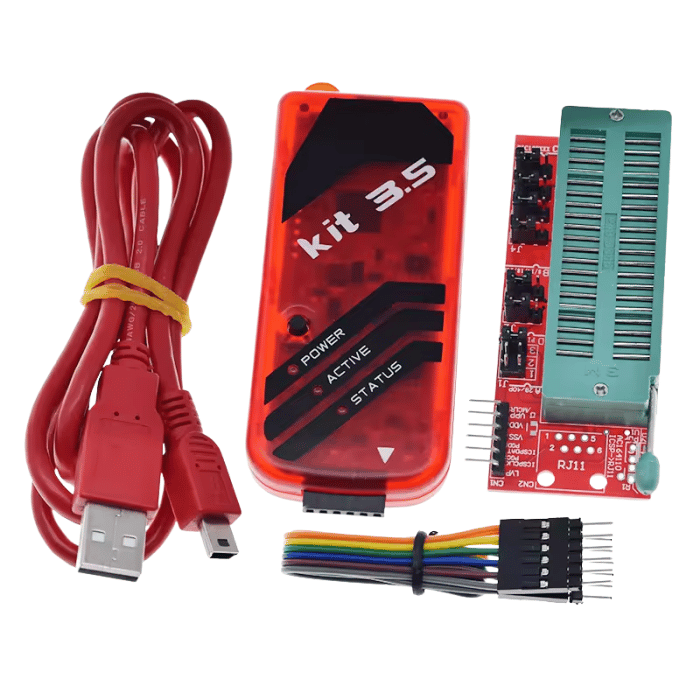

Programador y depurador PICkit 3.5 para microcontroladores PIC con zócalo ZIF

Descripción completa del producto

Kit de desarrollo compuesto por el programador/depurador en circuito PICkit 3.5 y una tarjeta adaptadora universal con zócalo ZIF (Zero Insertion Force) de 40 pines. Diseñado para la programación, lectura y depuración en tiempo real (In-Circuit Debugger) de microcontroladores Microchip PIC (PIC10F, PIC12F, PIC16F, PIC18F, PIC24, dsPIC) y memorias EEPROM. El módulo ZIF permite insertar y programar chips DIP de 8, 14, 18, 20, 28 y 40 pines sin necesidad de soldadura ni desgaste de terminales mediante jumpers de configuración.

Características de hardware y comunicación:
Interfaz con PC: USB 2.0 Full Speed (conector Mini-USB)
Compatibilidad de software: MPLAB IDE (v8.xx) y MPLAB X IDE / IPE
Soporte de voltaje: Compatible con dispositivos de 2.0 V a 6.0 V (suministra voltaje al circuito objetivo desde USB o monitoriza alimentación externa)
Funciones soportadas: Programación de memoria Flash/EEPROM, lectura, borrado, verificación y depuración en circuito (breakpoints, paso a paso, registros en tiempo real)
Indicadores visuales: LEDs de estado Power, Active y Status

Características del adaptador ZIF y accesorios:
Zócalo ZIF: 40 pines con palanca de bloqueo de inserción cero
Configuración: Selección de modelo de PIC mediante jumpers puente en PCB
Conexión ICSP: Puerto de 6 pines hembra/macho estándar para programación directa sobre tarjeta o placa ZIF
Cable ICSP: Cable plano tipo cinta de 6 hilos con conectores Dupont
Cable USB: Cable USB Tipo A macho a Mini-USB macho

Dimensiones:
Dimensiones del PICkit 3.5: ~95 mm × 40 mm × 12 mm
Dimensiones de la tarjeta ZIF: ~80 mm × 32 mm × 18 mm
Longitud del cable USB: ~1.0 m
