Módulo Transceptor Infrarrojo Serial UART (Emisor + Receptor Decodificador NEC)

Descripción completa del producto

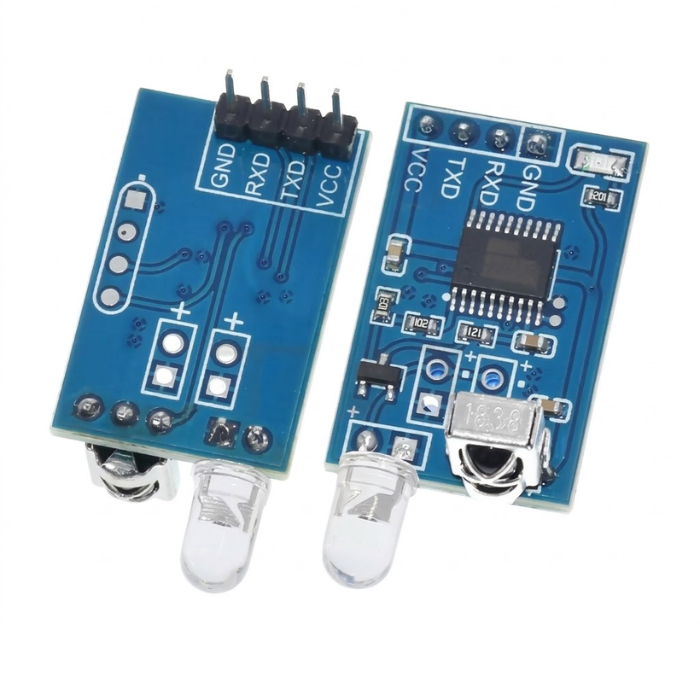

Módulo transceptor infrarrojo bidireccional con comunicación serie UART, diseñado para decodificar y transmitir tramas de control remoto (formato estándar NEC) de forma transparente sin sobrecargar de procesamiento al microcontrolador anfitrión. Integra en la misma placa un diodo LED emisor IR de alta intensidad y un receptor óptico blindado tipo 1838 con filtro pasabanda para 38 kHz.

Gracias a su microcontrolador integrado a bordo, el módulo se encarga de modular los pulsos de 38 kHz en la transmisión y de demodular/decodificar el código de control recibido, entregando los datos decodificados directamente a través de pines serie TX/RX con niveles lógicos TTL. Es compatible con Arduino, ESP32, ESP8266, Raspberry Pi y sistemas embebidos mediante comandos UART simples a 9600 bps.

Características técnicas:

Función: Transceptor Infrarrojo (Emisor y Receptor) con decodificación/codificación por hardware

Protocolo infrarrojo soportado: Codificación NEC (38 kHz)

Interfaz de comunicación: Serial UART / TTL (GND, RXD, TXD, VCC)

Velocidad de transmisión predeterminada: 9600 bps (8 bits de datos, sin paridad, 1 bit de parada)

Voltaje de operación: 4.5 V a 5.5 V DC (óptimo 5.0 V)

Corriente de operación: ~30 mA a 50 mA (durante emisión activa)

Frecuencia de portadora IR: 38 kHz

Longitud de onda IR: 940 nm

Distancia de transmisión / recepción: Hasta 6 - 8 metros (en línea recta y sin obstáculos)

Ángulo de emisión/recepción: ~30° a 45°

Receptor integrado: Sensor receptor IR 1838 blindado con filtro metálico contra interferencia electromagnética

Distribución de pines (Pinout):

VCC: Alimentación positiva (5V DC)

TXD: Salida de datos seriales TTL hacia el RX del microcontrolador (datos recibidos por IR)

RXD: Entrada de datos seriales TTL desde el TX del microcontrolador (datos a transmitir por IR)

GND: Tierra / Común de alimentación

Dimensiones aproximadas:

Longitud total (con diodos y pines): ~40 mm

Ancho: ~20 mm

Altura: ~12 mm

Aplicaciones:

Clonación, decodificación y envío de comandos de control remoto tipo TV, aire acondicionado y audio.

Enlace inalámbrico de corto alcance punto a punto entre microcontroladores.

Sistemas domóticos e IoT para el control remoto de electrodomésticos convencionales.

Automatización de pruebas y laboratorios con interfaces IR.
