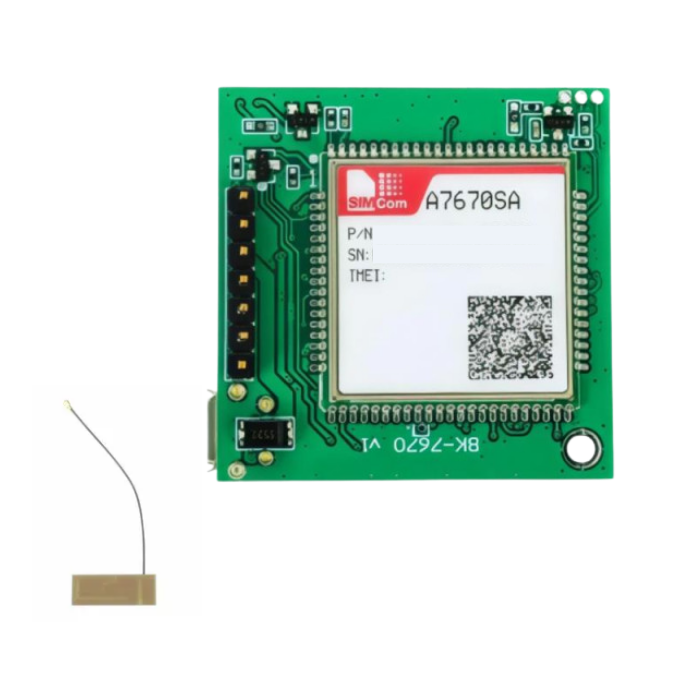

Módulo de Comunicación Celular 4G LTE Cat 1 A7670SA (BK-7670 V1)

Descripción completa del producto

Módulo de comunicación inalámbrica celular basado en el módem SIMCom A7670SA en placa de desarrollo BK-7670 V1. Está diseñado específicamente para la región de Latinoamérica y soporte global en bandas 4G LTE Cat 1 con compatibilidad hacia redes 2G GSM/GPRS. Soporta velocidades de enlace descendente de hasta 10 Mbps y enlace ascendente de hasta 5 Mbps, ofreciendo un equilibrio óptimo entre ancho de banda, bajo consumo y costo frente a tecnologías obsoletas como 2G/3G.

Integra interfaz de comandos AT estándar y extendidos, stack TCP/IP completo (HTTP, HTTPS, MQTT, MQTTS, FTP, SSL), puerto micro USB para depuración/actualización y conector IPEX/U.FL para antena externa (incluye antena FPC flexible). Su regleta de comunicación UART con pines de alimentación y control permite una integración directa con tarjetas de desarrollo como ESP32, STM32, Arduino, Raspberry Pi y microcontroladores PIC en aplicaciones IoT y telemetría.

Características técnicas:
* Fabricante del módem: SIMCom
* Referencia del módem: A7670SA
* Versión de la placa: BK-7670 V1
* Bandas compatibles:
- LTE-FDD: B1 / B2 / B3 / B4 / B5 / B7 / B8 / B28 / B66
- GSM / GPRS / EDGE: 850 / 900 / 1800 / 1900 MHz
* Velocidad de datos: LTE Cat 1 (Uplink hasta 5 Mbps, Downlink hasta 10 Mbps)
* Protocolos de red integrados: TCP, UDP, PPP, HTTP, HTTPS, MQTT, MQTTS, FTP, FTPS, SSL, TLS
* Voltaje de alimentación recomendado (VCC): 5.0 V DC (capaz de suministrar picos de corriente de hasta 2A)
* Niveles lógicos UART: Compatible con 3.3V y 5V TTL
* Ranura SIM: Zócalo para Nano SIM / Micro SIM (en la cara posterior)
* Interfaz USB: Puerto Micro USB para diagnóstico, comandos AT y actualización de firmware
* Interfaz de antena: Conector IPEX / U.FL de alta frecuencia (incluye antena flexible 4G FPC)
* Funciones de telefonía: Soporte para SMS, datos y audio/VoLTE (según firmware y operador)

Pines de conexión (Header principal):
* VCC: Alimentación positiva (5V DC recomendados, fuente de mínimo 2A para absorber picos de transmisión)
* GND: Tierra / Común de referencia
* TXD: Salida de datos seriales UART (conectar a RX del microcontrolador)
* RXD: Entrada de datos seriales UART (conectar a TX del microcontrolador)
* DTR: Data Terminal Ready (control de modo de bajo consumo / Sleep)
* RST / PWRKEY: Pin de encendido, apagado por hardware o reinicio del módem

Dimensiones aproximadas:
* Longitud: ~42 mm
* Ancho: ~38 mm
* Altura: ~5 mm (sin pines)
* Espaciado entre pines: Estándar 2.54 mm (0.1)

Aplicaciones:
* Sistemas de telemetría remota y adquisición de datos en tiempo real mediante MQTT / HTTP.
* Rastreo vehicular (GPS externo complementario) y gestión de flotas.
* Terminales de pago (POS), máquinas de venta automática (Vending Machines) y parquímetros.
* Sistemas de alarma inalámbrica contra robo, incendios y notificación por SMS o llamadas.
* Estaciones meteorológicas e IoT agrícola en zonas sin conectividad Wi-Fi.
