Arduino Nano V3 con Pantalla OLED Integrada
Descripción completa del producto

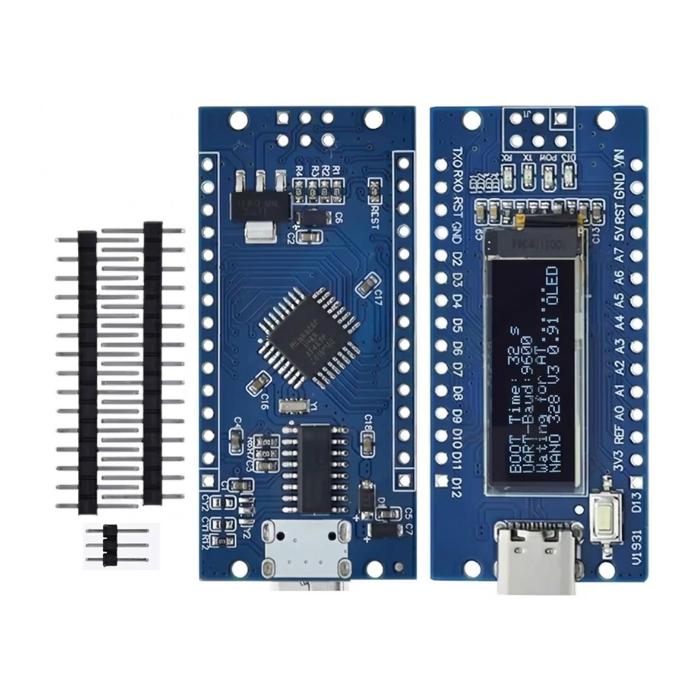

Tarjeta de desarrollo compacta basada en la arquitectura clásica del Arduino Nano V3, mejorada sustancialmente al integrar directamente en la placa una pantalla gráfica OLED monocromática de 0.91 pulgadas (128x32 píxeles) y un conector de alimentación y datos USB Tipo C moderno y robusto.
La integración de la pantalla OLED sobre el bus I2C interno ahorra espacio, tiempo de cableado y pines de conexión en protoboard, permitiendo mostrar lecturas de sensores, estados de depuración, menús interactivos y diagnósticos sin módulos externos voluminosos. Es totalmente compatible con el entorno Arduino IDE y las librerías gráficas estándar (U8g2, Adafruit SSD1306), siendo la opción ideal para proyectos portátiles, instrumentos de medición compactos, domótica y prototipado rápido.
Características técnicas:
* Microcontrolador: ATmega328P / LGT8F328P (según lote, arquitectura compatible AVR de 8 bits)
* Frecuencia de reloj: 16 MHz / 32 MHz
* Pantalla integrada: OLED de 0.91 pulgadas
* Resolución de pantalla: 128 x 32 píxeles (controlador SSD1306 vía I2C a los pines A4/SDA y A5/SCL)
* Color de pantalla OLED: Blanco o Azul monocromático de alto contraste
* Interfaz de comunicación / programación: Conector USB Tipo C
* Chip conversor USB a Serial: CH340 / HT42B534 integrado a bordo
* Memoria Flash: 32 KB
* Memoria SRAM: 2 KB
* Memoria EEPROM: 1 KB
* Pines digitales I/O: 14 pines (D0 a D13, de los cuales 6 proporcionan salida PWM)
* Pines de entrada analógica: 8 canales (A0 a A7)
* Voltaje de operación lógico: 5.0 V DC
* Voltaje de entrada recomendado (VIN): 7 V a 12 V DC (o 5V mediante puerto USB Tipo C)
* Pulsador de reinicio (Reset): Botón pulsador SMD accesible en la cara frontal
Pines de conexión (Pinout):
* TX / D1: Transmisión serie UART
* RX / D0: Recepción serie UART
* RST: Pin de reinicio / Reset por hardware
* GND: Tierra / Común de referencia
* D2 a D12: Pines de entrada / salida digital (PWM en D3, D5, D6, D9, D10, D11)
* D13 / LED: Pin digital 13 con LED indicador en placa
* A0 a A3: Entradas analógicas de propósito general
* A4 (SDA): Entrada analógica y línea de datos I2C compartida con la pantalla OLED
* A5 (SCL): Entrada analógica y línea de reloj I2C compartida con la pantalla OLED
* A6, A7: Entradas analógicas adicionales exclusivamente para lectura analógica
* 5V: Salida de voltaje regulado a 5V (o entrada de alimentación de 5V regulada)
* 3V3: Salida de voltaje regulado a 3.3V para periféricos
* REF: Voltaje de referencia analógico (AREF)
* VIN: Entrada de voltaje positivo no regulado (7V a 12V DC)
Dimensiones aproximadas:
* Longitud: ~51 mm
* Ancho: ~18 mm
* Altura: ~7 mm (sin regletas soldadas)
* Espaciado entre pines: Estándar 2.54 mm (0.1) compatible con protoboard
Aplicaciones:
* Monitores portátiles y medidores de bolsillo (voltímetros, amperímetros, tacómetros, termómetros).
* Dispositivos de depuración y analizadores de datos seriales en tiempo real.
* Interfaces gráficas compactas y paneles de control con microcontroladores.
* Proyectos educativos, robótica móvil y dispositivos vestibles (wearables).
