Modulo RS485 a UART TTL

Descripción completa del producto

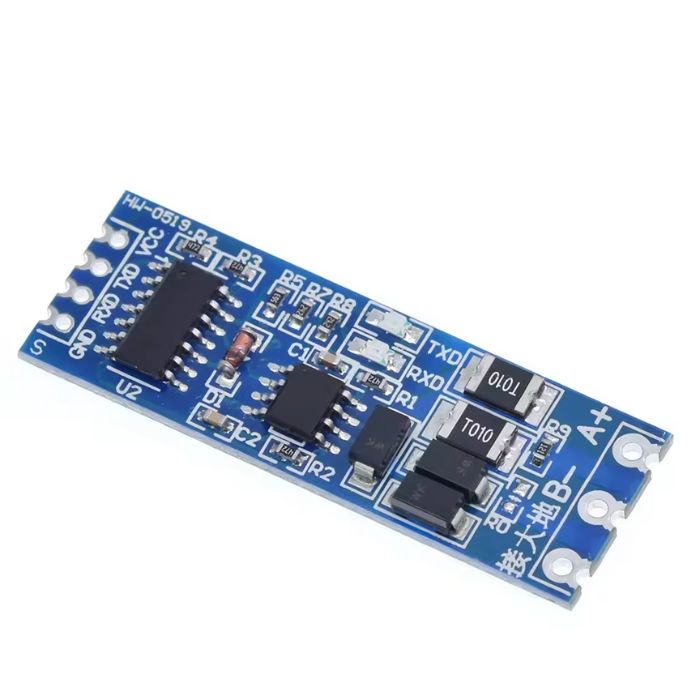

Módulo convertidor TTL a RS485 bidireccional, diseñado para permitir la comunicación entre microcontroladores (Arduino, ESP, PIC, STM32, etc.) y dispositivos industriales que utilizan el estándar RS485. Integra control automático de dirección de datos, lo que simplifica la implementación en sistemas embebidos y redes multipunto.

Características eléctricas y técnicas

Tipo de conversión: TTL ↔ RS485 (Half-Duplex)

Voltaje de operación: 3.3 V – 5 V DC

Nivel lógico compatible: TTL

Interfaz RS485: Diferencial (A+ / B-)

Control de dirección: Automático (Auto TX/RX)

Velocidad de transmisión: hasta 2.5 Mbps

Protección contra ruido: Alta inmunidad EMI

Resistencia de terminación integrada: 120 Ω

Indicadores LED: TXD / RXD

Chip RS485: Compatible con MAX485 / SP3485 (o equivalente)

Dimensiones

Largo: ~44 mm

Ancho: ~14 mm

Alto: ~7 mm

Pines / Conexión

VCC: Alimentación (3.3–5 V)

GND: Tierra

TXD: Entrada TTL

RXD: Salida TTL

A+: RS485 positivo

B-: RS485 negativo

Aplicaciones

Redes industriales RS485

Comunicación Modbus RTU

Automatización industrial

Sensores y actuadores RS485

Sistemas embebidos

Domótica

Conversión serial para Arduino, ESP8266, ESP32, Raspberry Pi
