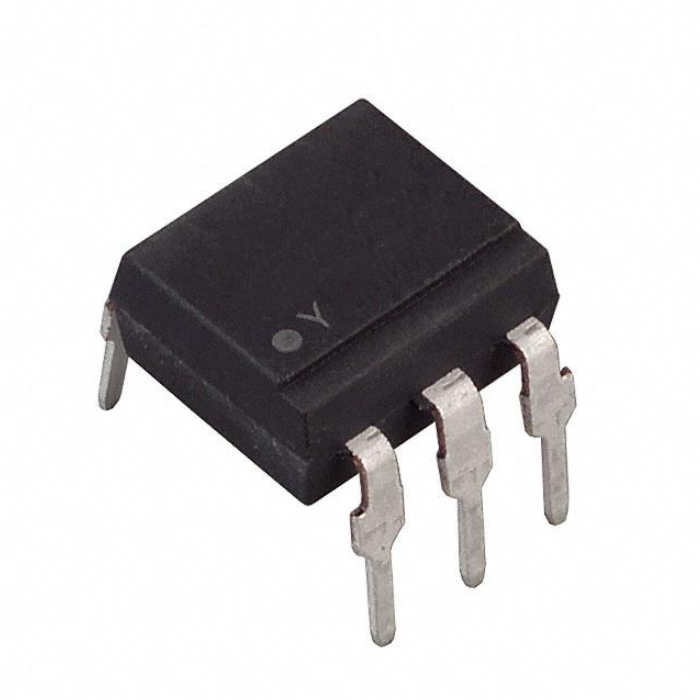

Optoacoplador de Propósito General 4N25 (DIP-6)

Descripción completa del producto

Optoacoplador de propósito general modelo 4N25 en encapsulado DIP de 6 pines. Este componente electrónico es fundamental para el aislamiento galvánico entre circuitos de control de baja potencia (como microcontroladores Arduino, ESP32 o PIC) y etapas de potencia de mayor voltaje. Su funcionamiento se basa en la transmisión de señales mediante un LED infrarrojo interno que activa un fototransistor de silicio NPN, eliminando cualquier conexión eléctrica física y protegiendo los componentes lógicos contra picos de voltaje, ruidos eléctricos y cortocircuitos.

Características eléctricas:
Tipo de componente: Optoacoplador de un solo canal
Voltaje de aislamiento: 5300 VRMS
Voltaje colector-emisor máximo (Vceo): 30 V
Corriente de colector máxima (Ic): 150 mA
Corriente directa máxima del LED (If): 60 mA
Voltaje directo del LED (Vf): 1.2 V típico
Relación de transferencia de corriente (CTR): 20% mínimo
Tiempo de respuesta: 2 a 3 microsegundos

Dimensiones:
Tipo de encapsulado: DIP-6 (Through-Hole)
Ancho del cuerpo: 6.5 mm
Longitud del cuerpo: 8.5 mm
Paso entre pines: 2.54 mm
