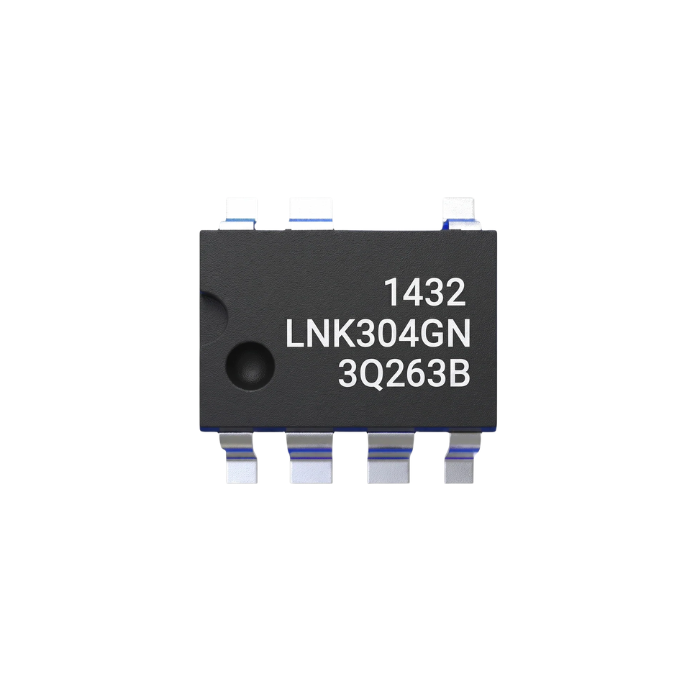

LNK304GN SMD (SOP-7 / SMD-8B)

Descripción completa del producto

Circuito integrado conmutador de la familia LinkSwitch-TN de Power Integrations en encapsulado de montaje superficial SMD. Diseñado específicamente para sustituir fuentes de alimentación lineales y circuitos capacitivos (dropper) en aplicaciones no aisladas de bajo costo y baja corriente. Integra en un solo chip un MOSFET de potencia de 700 V, oscilador, circuito de control y protección térmica con reinicio automático. Muy utilizado en fuentes conmutadas (buck, buck-boost o flyback) para electrodomésticos, instrumentación, temporizadores, controles industriales y domótica. Características eléctricas:
Referencia: LNK304GN
Fabricante: Power Integrations
Tensión máxima de drenador (MOSFET V_DSS): 700 V
Corriente máxima de salida (modo Buck continuo / CCM): ~170 mA
Corriente máxima de salida (modo Buck discontinuo / MDCM): ~120 mA
Frecuencia típica de conmutación: 66 kHz
Voltaje de entrada: 85 VAC a 265 VAC (universal rectificado)
Protecciones integradas: Sobrecarga térmica (auto-restart), cortocircuito, lazo abierto
Encapsulado: SMD-8B / SOP-7 (7 pines activos con pin de drenador aislado) Dimensiones:Largo del cuerpo: ~9.8 mmAncho del cuerpo: ~6.3 mmAncho total con pines: ~9.4 mm – 10.3 mmPaso entre pines (Pitch): 2.54 mm
