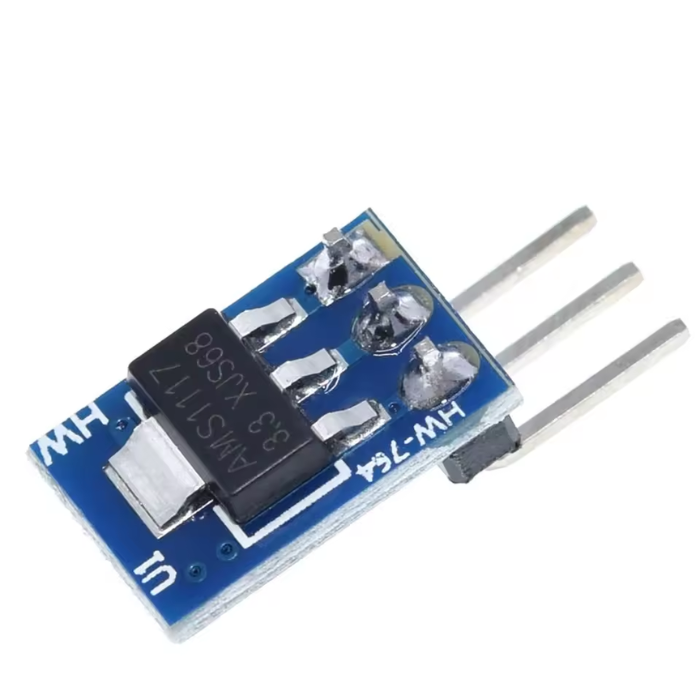

Modulo Regulador de Voltaje Lineal AMS1117 de 3.3V (HW-764)

Descripción completa del producto

Modulo regulador de voltaje lineal reductor (Step-Down) basado en el integrado AMS1117 de 3.3V de salida fija, montado sobre una placa modelo HW-764. Este pequeño modulo es ideal para alimentar de forma estable y segura circuitos o microcontroladores que operan estrictamente a 3.3V (como ESP32, ESP8266, modulos Bluetooth, GPS o sensores avanzados) a partir de fuentes de alimentacion superiores como cargadores de 5V o baterias.

A diferencia del componente SMD suelto, este modulo ya incluye en su diseño de circuito impreso los capacitores de filtrado necesarios tanto en la entrada como en la salida, lo que garantiza una señal de corriente directa limpia, libre de ruidos y caidas de tension perjudiciales para los integrados logicos. Viene equipado con un practico conector de 3 pines macho tipo header con paso estandar de 2.54 mm, perfecto para usar directamente sobre protoboard o soldar en tus placas de desarrollo.

Caracteristicas electricas:
Tipo de regulador: Lineal Low Dropout (LDO) de voltaje fijo
Voltaje de salida: 3.3 V (Precision de +/- 1%)
Voltaje de entrada maximo recomendado: 4.75 V a 7 V (Soporta picos de hasta 12 V, pero se recomienda mantenerlo bajo para evitar sobrecalentamiento)
Corriente de salida maxima: 800 mA (Depende de la diferencia de voltaje entre la entrada y la salida)
Proteccion interna: Proteccion contra cortocircuito y limite termico por sobrecarga
Componentes integrados: Capacitores de tantalo/ceramicos para filtrado de rizado

Dimensiones y conexion:
Modelo de placa: HW-764
Tipo de conexion: Espadin / Header de 3 pines macho (Paso 2.54 mm)
Distribucion de pines: GND (Tierra), VOUT (Salida de 3.3V), VIN (Entrada de voltaje)
Largo de la placa: 25 mm
Ancho de la placa: 11 mm
