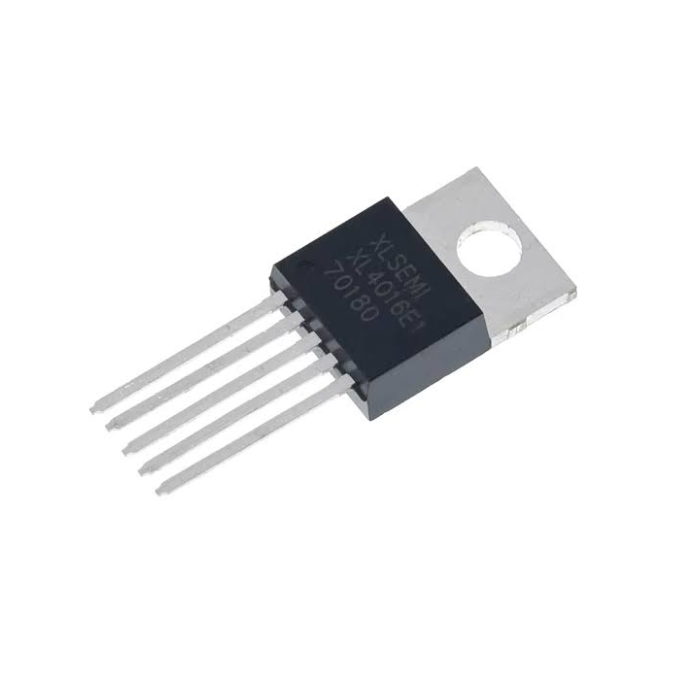

Regulador Step-Down Buck DC-DC 8A XL4016E1 TO-220-5L
Descripción completa del producto
El XL4016E1 de XLSEMI es un regulador de conmutación reductor (Step-Down / Buck) monolítico de frecuencia fija de 180 kHz, capaz de manejar cargas continuas de hasta 8A con alta eficiencia energética (hasta un 96%). Integra internamente la compensación de frecuencia y un transistor MOSFET de potencia de canal N para minimizar el conteo de componentes externos.
Cuenta con protecciones térmicas integradas por sobretemperatura, limitación de corriente ciclo a ciclo y protección contra cortocircuito (con reducción de frecuencia operativa para proteger el dispositivo). Gracias a su encapsulado TO-220 de 5 pines con pestaña metálica para disipador de calor, es una opción confiable y compacta para fuentes de alimentación conmutadas, drivers de iluminación LED de alta potencia, cargadores de baterías y sistemas de alimentación industrial.
Características técnicas:
Fabricante: XLSEMI
Referencia / Marcado: XL4016E1
Topología: Regulador conmutado reductor (Buck / Step-Down)
Rango de voltaje de entrada (Vin): 8V a 40V DC
Rango de voltaje de salida ajustable (Vout): 1.25V a 36V DC
Corriente máxima de salida: 8A (requiere disipación de calor adecuada)
Frecuencia de conmutación: 180 kHz (fija)
Eficiencia máxima: Hasta 96%
Voltaje de referencia de retroalimentación (Vfb): 1.25V (precisión de ±1.5%)
Ciclo de trabajo máximo: 100%
Encapsulado: TO-220-5L (5 terminales / Through-Hole)
Distribución de pines (Pinout):
Pin 1 (GND): Tierra / Común de referencia
Pin 2 (FB): Pin de retroalimentación de voltaje (Feedback)
Pin 3 (SW): Terminal de conmutación de salida (Switch)
Pin 4 (VC): Pin de compensación interna / Condensador de bypass
Pin 5 (VIN): Entrada positiva de voltaje de alimentación
Aplicaciones:
Fuentes de alimentación conmutadas DC-DC regulables.
Controladores de corriente y fuentes para LEDs de alta potencia.
Cargadores de baterías (plomo-ácido, litio, etc.).
Reducción de voltaje en sistemas automotrices (12V / 24V a 5V/12V).
Módulos reguladores para robótica y proyectos de electrónica de potencia.
