Puente rectificador de onda completa SMD MB6S

Descripción completa del producto

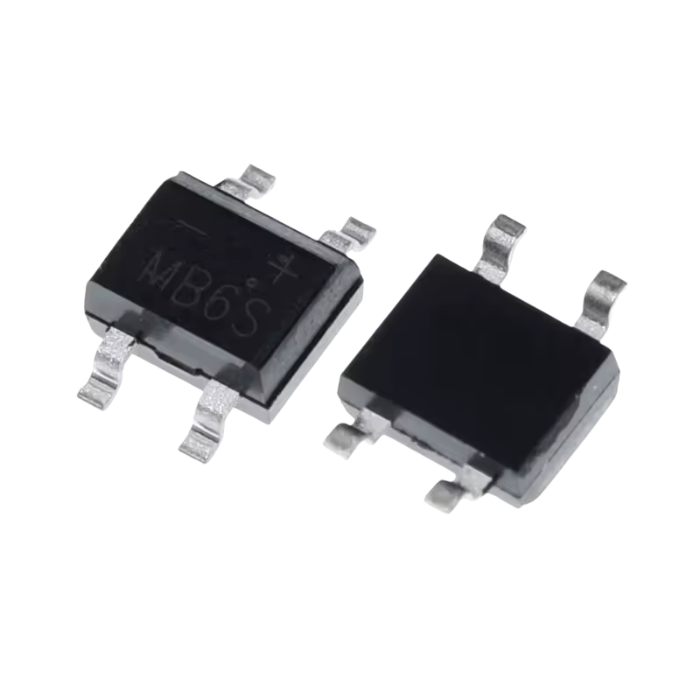

Puente rectificador de onda completa monofásico en encapsulado de montaje superficial (SMD) tipo MBS. Este componente electrónico está diseñado para convertir corriente alterna (AC) en corriente continua (DC) mediante un arreglo interno de cuatro diodos rectificadores de silicio. Es ideal para fuentes de alimentación compactas, cargadores de baterías, controladores de iluminación LED y adaptadores de corriente pequeños que requieren una alta eficiencia ocupando el mínimo espacio en la placa de circuito impreso (PCB). Tal como se aprecia en la imagen MB6S.png, el encapsulado presenta una marca grabada en la superficie con el modelo del integrado, así como los símbolos de polaridad + y - en las patillas de salida continua, facilitando su correcta orientación y soldado en el circuito.
Características eléctricas:
Tipo de contacto: Terminales de superficie tipo ala de gaviota (Gull-wing - 4 pines)
Voltaje máximo: 600V (Voltaje inverso de pico máximo repetitivo VRRM)
Corriente máxima: 0.5A (Corriente rectificada hacia adelante promedio con disipación adecuada)
Tipo de conexión: Pines para montaje superficial SMD
Tipo de acción: Rectificación pasiva de onda completa
Dimensiones:
Diámetro del botón: No aplica
Diámetro de montaje: No aplica (Montaje superficial SMD)
Longitud total: Dimensiones del cuerpo de aprox. 4.7 mm x 4.0 mm; ancho total incluyendo los pines de aprox. 7.0 mm
