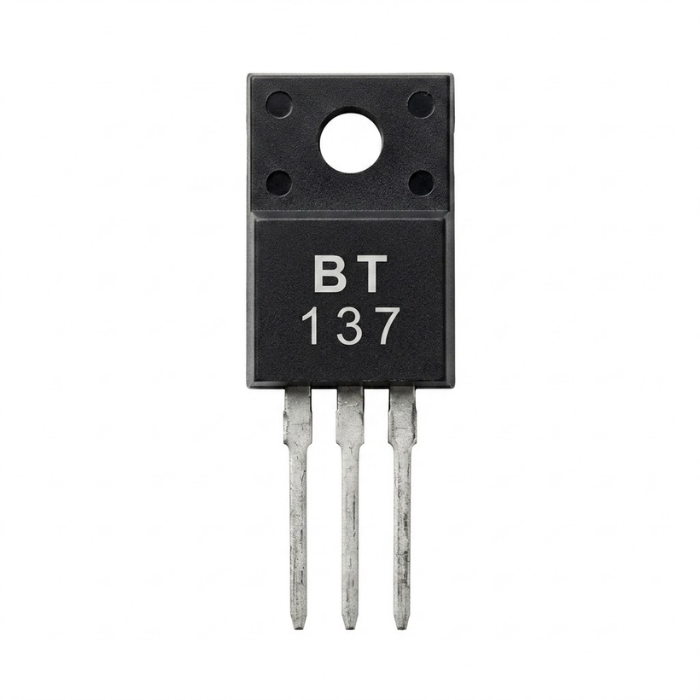

Triac 8A 600V BT137 TO-220

Descripción completa del producto

Triodo de corriente alterna bidireccional (TRIAC) de 8 A y 600 V en encapsulado plástico TO-220. Diseñado para aplicaciones de conmutación de potencia y control de fase en corriente alterna, tales como dimmers de iluminación, controladores de velocidad para motores universales, relés de estado sólido, control de temperatura y conmutación de cargas inductivas y resistivas.

Características eléctricas:
Voltaje de bloqueo inverso / directo en estado apagado (VDRM / VRRM): 600 V
Corriente eficaz en estado activo (IT(RMS)): 8 A
Corriente pico transitoria no repetitiva (ITSM): 65 A (a 50 Hz, pulso de 20 ms)
Corriente de disparo de compuerta (IGT): 5 mA a 35 mA (según el cuadrante de disparo)
Voltaje de disparo de compuerta (VGT): 1.5 V (máximo)
Corriente de mantenimiento (IH): 20 mA (típico)
Tasa crítica de aumento de voltaje fuera de estado (dV/dt): 50 V/µs a 250 V/µs

Características mecánicas y de encapsulado:
Encapsulado: TO-220AB plástico con orificio para montaje en disipador
Pines de conexión: Pin 1 = Terminal Principal 1 (T1), Pin 2 = Terminal Principal 2 (T2), Pin 3 = Compuerta (Gate)
Tipo de montaje: Through Hole (THT / Inserción pasante)
Rango de temperatura de operación: -40 °C a +125 °C

Dimensiones:
Longitud del cuerpo: ~15.5 mm
Ancho del cuerpo: ~10.0 mm
Longitud de los pines: ~13.5 mm
Grosor: ~4.5 mm
Diámetro del orificio de montaje: ~3.7 mm
